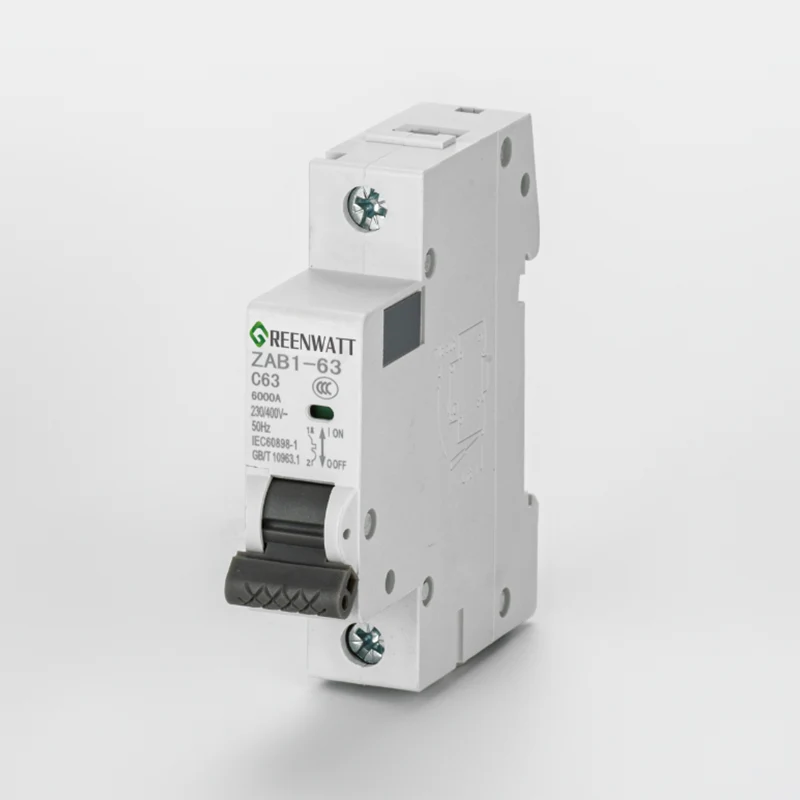

1P 250V 10A DC miniatyyri katkaisija

GreenWattin valmistama ja toimittama 1P 250V 10A DC miniatyyrikatkaisija on pienijännite pieniin tasavirtajärjestelmiin sopiva suojakatkaisija, jota käytetään laajalti pienissä energian varastointijärjestelmissä, DC-valaistuksessa, tehomoduuleissa ja pienitehoisissa tasavirtalaitteissa. Tämä kiinalaisen valmistajan kypsä tuote on DC-pienivirtakatkaisija, jossa on lämpömagneettinen laukaisumekanismi, se tukee DIN-kiskoon kiinnitystä, tarjoaa kaksoisylikuormitus- ja oikosulkusuojauksen sekä kompaktin rakenteen ja pienen jalanjäljen, joten se sopii kotiin ja pienimuotoisiin suunnitteluprojekteihin.

Lähetä kysely

Tuotteen Kuvaus

Pienissä tasavirtajärjestelmissä linjavirrat ovat yleensä pieniä, mutta suojauksen korkea luotettavuus vaaditaan. GreenWatt suunnitteli tämän 1P 250V 10A DC -minivirtakatkaisijan keskittyen tilankäyttöön, toiminnan vakauteen ja pitkäaikaiseen käyttöturvallisuuteen.

Sitä käytetään ensisijaisesti pienvirtapiirin suojaukseen alle 250 V DC:n. Yleisiä sovelluksia ovat:

Kodin energian varastointimoduulit

Pienet aurinkosähköiset DC-puolen piirit

DC LED-valaistusjärjestelmät

DC-virtalähteet viestintälaitteille

Pienitehoiset DC-ohjausjärjestelmät

Teknisten tietojen taulukko

Tuote	Erittely
napa	1P, 2P, 3P, 4P
Nimelliskäyttöjännite (Ue)	250 V DC (1P), 500 V DC (2P), 750 V DC (3P), 1000 V DC (4P)
Kehysvirta	63A
Nimellisvirta (in)	10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Nimellinen eristysjännite (Ui)	1200V
Nimellisimpulsinkestävyysjännite (Uimp)	6kV
Laukaisuominaisuudet	B/C
Laukaisutyyppi	Lämpömagneetti
Nimellinen äärimmäinen oikosulkukapasiteetti (Icu)	6kA
Nimellinen palvelun oikosulun keskeytyskapasiteetti (ICS)	6kA
Sähköinen käyttöikä	2000 sykliä
Mekaaninen käyttöikä	20 000 kiertoa
Ylijänniteluokka	III
Saastumisaste	3
Varastointilämpötila	-40 °C - 85 °C
Asennusmenetelmä	DIN
Korkeus	≤ 2000m
Ulottuvuus	Leveys: 18mm/tangon korkeus: 68mm Syvyys: 81mm
Paino	125,3 g (1P), 250,55g (2P), 375,9g (3P), 501,1g (4P)

Toiminnallinen kuvaus

1.Ylikuormitussuojamekanismi

Kun verkkovirta jatkuvasti ylittää nimellisarvon 10A, sisäinen lämpölaukaisulaite aktivoituu, jolloin katkaisija laukeaa ja estää johtimien ylikuumenemisen pitkäksi aikaa.

2. Oikosulkusuojausmekanismi

Oikosulun sattuessa magneettilaukaisujärjestelmä voi nopeasti katkaista virran, mikä lyhentää valokaaren kestoa ja vähentää laitevaurioiden riskiä.

3. Integroitu lämpömagneettinen rakenne

Tässä mallissa on lämpömagneettinen laukaisurakenne, joka reagoi erikseen erilaisissa virtaolosuhteissa, selkeällä toimintalogiikalla ja korkealla vakaudella.

Rakenne- ja materiaalisuunnittelu

Paloa hidastava kotelo

Kotelo on valmistettu paloa hidastavasta teknisestä muovimateriaalista, suunniteltu turvallisuus ensisijaisesti ja soveltuu pitkäaikaiseen asennukseen jakokoteloiden sisälle.

Johtava kuparijärjestelmä

Sisäiset johtavat komponentit on valmistettu korkealaatuisesta kuparista, mikä varmistaa vakaan johtavuuden ja pitää lämpötilan nousun kohtuullisella alueella.

Modulaarinen rakenne

Sen leveys on vain 18 mm, ja siinä käytetään tavallista DIN-kiskoon kiinnitysmenetelmää, joka on yhdenmukainen tavanomaisten minikatkaisijoiden asennusmenetelmän kanssa, mikä helpottaa huoltoa.
