4P DC1000V 40A 6KA DC miniatyyri katkaisija

GREENWATT on erikoistunut valmistamaan 4P DC1000V 40A 6KA DC miniatyyrikatkaisijat, jotka on suunniteltu erityisesti aurinkosähköjärjestelmiin (PV) ja korkeajännitteisiin DC-virranjakeluympäristöihin. Tämän tuotteen nimellisjännite on 1000 V DC, nimellisvirta 40 A ja oikosulkukatkaisukyky 6KA. Yhdistämällä 4P-rakenteen elektrodien välisiin sarja- ja rinnakkaisliitäntöihin se ratkaisee tehokkaasti DC-piirien kaaren sammutushaasteen, josta puuttuu luonnollisia nollapisteitä, ja tarjoaa luotettavan oikosulkusuojan ja ylikuormitussuojan tasavirtalaitteillesi, inverttereille ja energian varastointikaapeille.

Tuotteen ydinteknologian yleiskatsaus

Nykyaikaisissa tasavirtajakelujärjestelmissä nousevat jännitetasot asettavat korkeampia vaatimuksia katkaisijoiden valokaaren sammutuskyvylle. 4P DC1000V 40A 6KA DC miniatyyrikatkaisija on modulaarinen, mikä mahdollistaa joustavat johdotuskokoonpanot sen 4-napaisen (4P) fyysisen rakenteensa ansiosta.

Sovelluslogiikka 1000 V DC -järjestelmissä

Koska tasavirralla ei ole luonnollista nollakohtaa, kuten AC-virralla, korkeajännitteisten tasavirtakaarien katkaiseminen on erittäin vaikeaa. Tämä GREENWATT-katkaisija suosittelee 2P-sarjan tai tiettyjen rinnakkaisjohdotuskokoonpanojen käyttöä. Käyttämällä kahta tai useampaa 4P-katkaisijan napaa sarjassa valokaaren sammutuskammion sähköistä välystä voidaan lisätä, jolloin saavutetaan turvallinen keskeytys 1000 V DC korkeajännitteellä. Tätä kokoonpanoa käytetään laajalti keskikokoisissa energian varastointijärjestelmissä ja suurjännitteisissä DC-jakelukaapeissa.

Kaksinkertainen ylikuormitus- ja oikosulkusuojaus

Ylikuormitussuoja: Kun piirin virta ylittää nimellisarvon 40 A pidemmän aikaa, sisäinen lämpöelementti laukaisee laukaisun.

Oikosulkusuojaus: 4P DC1000V 40A 6KA DC miniatyyrikatkaisijan katkaisukapasiteetti on 6KA, mikä tarkoittaa, että se voi nopeasti katkaista fyysisen linkin kohtaaessaan valtavan hetkellisen oikosulkuvirran, mikä estää kaapeleita ja inverttereitä vaurioittamasta korkean lämpötilan vaikutuksesta.

kytkentäkaavio:

Kytkentäkaavio ja asennusopas

1000V 2P konfigurointiperiaate

Turvallisuuden varmistamiseksi 1000 V:n suurjänniteympäristöissä käyttäjät yleensä määrittävät uudelleen 4P DC1000V 40A 6KA DC -pienivirtakatkaisijan. Esimerkiksi kaksi napaa on kytketty sarjaan positiivisena napana ja kaksi muuta on kytketty sarjaan negatiivisena napana. Tämä menetelmä hyödyntää 4P-yksikön runsaasti tilaa, mikä parantaa yleistä eristystasoa ja varmistaa kestävän toiminnan 1000 V DC -ympäristöissä.

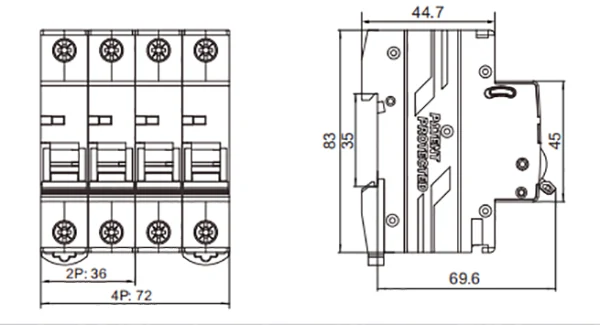

Fyysinen suunnittelu ja asennus

Kompakti asettelu: Jopa 4P-rakenteella GREENWATT on optimoinut koon ja vähentänyt sen tilankäyttöä jakelulaatikossa.

Vakiokiskoon kiinnitys: Yhteensopiva standardin 35 mm DIN-kiskon kanssa; asennus vaatii yksinkertaisesti napsautuksen ja liittimien kiristämisen.

FAQ

K: Voidaanko 4P-katkaisija liittää 1000 V järjestelmään käyttämällä vain 2P-liittimiä?

V: Ei suositella. 4P DC1000V 40A 6KA DC miniatyyrikatkaisijassa 1000V:n turvallisen valokaaren sammutusjännitteen saavuttamiseksi jännitekuorma yleensä jaetaan kytkemällä liittimet sarjaan. Katso toimintaohjeet erityisestä kytkentäkaaviosta.

K: Riittääkö 6KA:n katkaisukyky aurinkosähköjärjestelmään?

V: Useimmissa asuin- ja keskisuurissa kaupallisissa ja teollisissa aurinkosähköjärjestelmissä 6KA:n oikosulkukatkaisukapasiteetti riittää kattamaan odotetun oikosulkuvirran tason ja suojaamaan tehokkaasti loppupään herkkiä laitteita.

K: Tukeeko tämä tuote OEM- tai räätälöintiä?

V: Kyllä. Standardinmukaisen 4P 1000V 40A 6KA DC minikatkaisijan lisäksi GREENWATT voi tarjota myös räätälöityjä ratkaisuja teknisten vaatimusten mukaan.
