Kumpi on parempi: Pohjois-Amerikan katkaisijat vai Kiinan katkaisijat? — Erot, jotka paljastuvat UL489:n ja IEC60947-2:n testausmenettelyissä
Pohjois-Amerikan valettu katkaisijat ovat ensisijaisesti UL 489 -standardin mukaisia, kun taas Kiina ja eurooppalainen järjestelmä noudattavat pääasiassa IEC 60947-2 -standardia. Tämä artikkeli viittaa Schneider Electricin varhaiseen asiakirjaan; vaikka se on suhteellisen vanhentunut, IEC-osio käyttää edelleen vanhempaa IEC 60947-2 -merkintää, mutta se on silti erittäin intuitiivinen näiden kahden testausmenettelyn käsitteellisten erojen havaitsemiseen.
I. UL489: Tarkista katkaisijat niiden toimintalogiikan perusteella

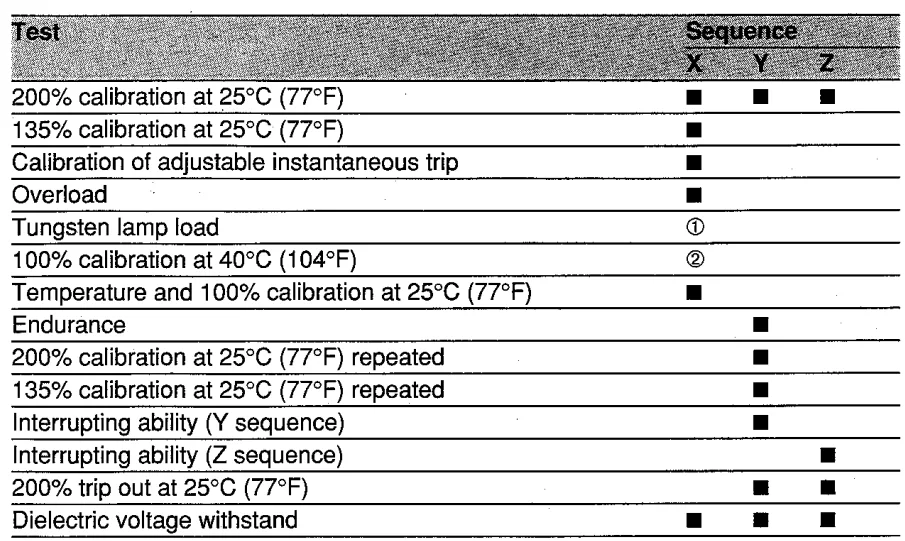

UL489 ei ensin hajota ominaisuuksia yksittäisiksi parametreiksi, vaan suorittaa testejä kolmessa peräkkäisessä järjestyksessä: X, Y ja Z. Tässä X, Y ja Z eivät ole tasoja, vaan kolme testisarjaa.
1 UL489 X, Y, Z -sekvenssit
X: Vahvista ensin perusliikkeet, lämmitys ja eristys.
K: Voiko se vielä suorittaa vaaditut toimenpiteet ja tehdä katkoja käyttöiän tarkkailun jälkeen?
Z: Selvitä, kestääkö se tiukemmissa sammutusolosuhteissa.UL489 ei edellytä ensin oikosulkutestin suorittamista ja sen jälkeen muita rutiinikohteita. Sen sijaan lämpötilan nousu, kalibrointi ja käyttöikä ovat ensisijaisen tärkeitä.
2 UL489:n lämpötilan nousu

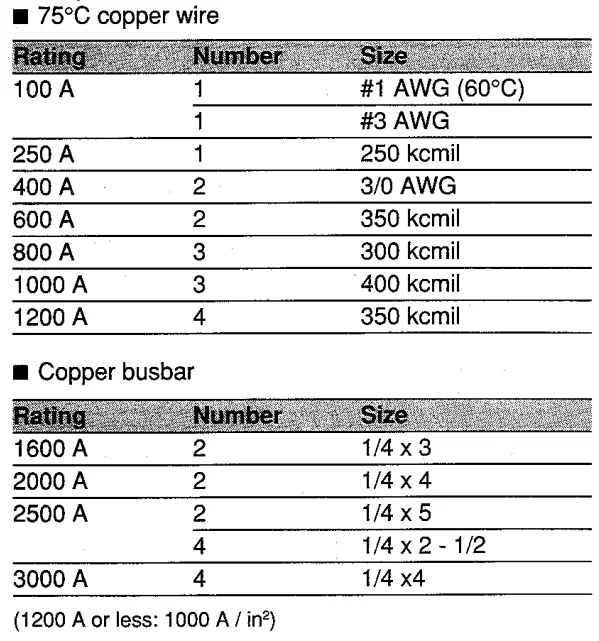

UL:n lämpötilan nousun mittausta ei suoriteta erillisissä asennusolosuhteissa, vaan tietyissä johdinolosuhteissa. Toisin sanoen se vahvistaa lämmöntuotannon suorituskyvyn olosuhteissa, jotka ovat lähempänä todellisia johdotuskokoonpanoja.
3 UL489:n kalibrointi
· Kalibroitu 25°C:ssa 200 %:n tarkkuudella, joten katkaisijan tulee laukeaa määritetyn ajan kuluessa.
· Katkaisijan, joka on kalibroitu 135 %:iin 25°C:n olosuhteissa ja jonka nimellisvirta ylittää 50 A, tulee laueta 2 tunnin kuluessa.
· Säädettävän hetkellisen laukaisun on oltava standardin määrittämän toleranssialueen sisällä.
4. UL489:n käyttöikä

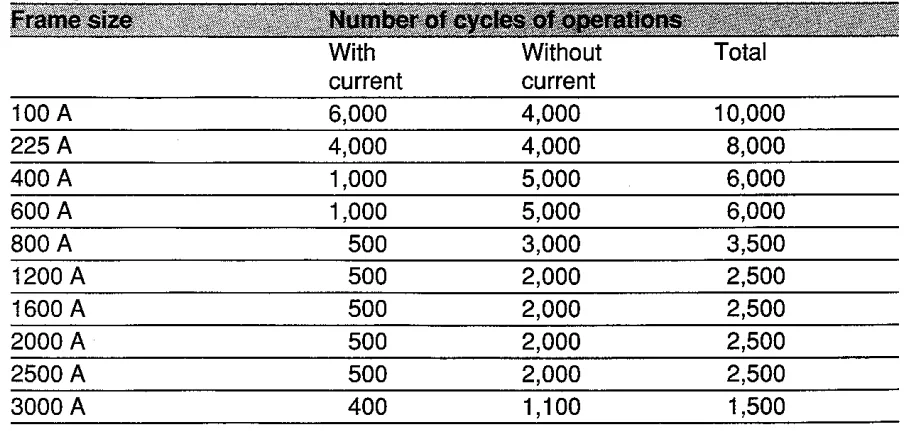

Vaatimukset eri kuoritelineille vaihtelevat huomattavasti.
5 Sarja ja Z-sekvenssi
UL 489:n erottuvin piirre on sen kaksi katkaisukapasiteettitietosarjaa. Y:n painopiste on yleisessä kolmivaiheisessa katkaisukyvyssä.

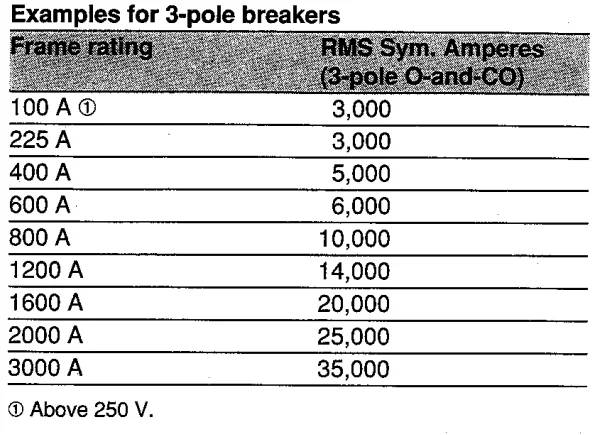

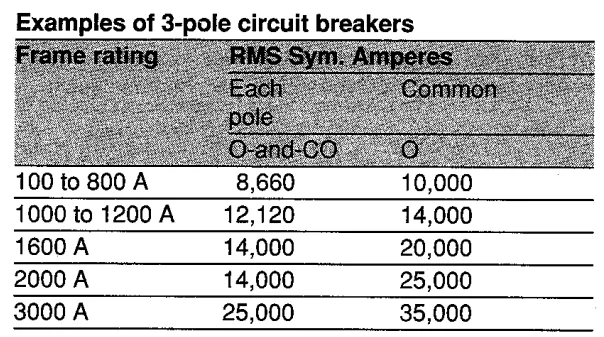

Kolminapaisten katkaisijoiden, joiden nimellisjännite on 240 V, 480 V tai 600 V, ei edellytetä pelkästään sitä, että kaikki kolme napaa laukeavat samanaikaisesti; sen sijaan jokaisen navan on ensin toimittava itsenäisesti ennen kuin varmistetaan, että kaikki kolme napaa laukeavat yhdessä.
6 UL489 High Availability Fault Interrupt Capability
Korkea vikavirta. Tämä ei ole tavanomainen standarditestisarja, vaan lisätesti. Menettelyyn kuuluu ensin kaikkien standarditestien läpäiseminen; Jos vian keskeytyskyky ylittää määritellyn vakioarvon, tämä varmistusvaihe suoritetaan sitten.
- Suorita 200 % kalibrointi uudelleen.
- Suorita määritetty katkaisutoiminto normaaliarvon ylittävillä vikavirroilla.
- Jos virta ylittää 2000 A, tehokerroin asetetaan arvoon 0,15–0,2, mikä osoittaa viivettä.
- Suorita lopuksi 250 % virran laukaisutesti ja dielektrisyystesti kaksinkertaisella nimellisjännitteellä.
II. IEC60947-2 korostaa enemmän itse katkaisijan luontaisia ominaisuuksia.
IEC:n organisaatiorakenne eroaa merkittävästi UL:n organisaatiorakenteesta. Sen sijaan, että ensin perustettaisiin kattava tuotevalidointiketju, IEC määrittelee ensin selkeästi katkaisijoiden toiminnallisuuden järjestelmissä.
1 IEC-järjestelmän keskeiset käsitteet
Luokka A: Ei erityisesti suunniteltu valikoivaan paritteluun
Luokka B: Selektiiviseen paritukseen tarvitaan Icw-ominaisuus
Icu: Suurin murtumakapasiteetti – kuinka pitkälle se voi murtua
Ics: Toiminnan keskeytysominaisuus – Voidaanko sitä käyttää uudelleen keskeytyksen jälkeen?
Icw: Lyhyen aikavälin toleranssikapasiteetti – kestääkö lyhyitä viiveitä ja valikoivaa koordinaatiota
2 IEC:n neljä testiryhmää
Toisin kuin UL, IEC ei arvioi tuotetta koko sen käyttöiän ajan, vaan sen sijaan hajottaa sen valmiudet erillistä validointia varten. Tämä lähestymistapa tekee IEC:stä sopivamman järjestelmän valintaan ja koordinoituun analyysiin alku- ja loppupään sidosryhmien välillä.
3 IEC käsittelee myös eristystä erikseen.
IEC-järjestelmässä kyky keskeyttää ja kyky eristää eivät ole sama asia. Jos katkaisijalla väitetään olevan eristystoiminto, ei riitä, että vain tarkistetaan sen kyky katkaista vikavirta; lisävaatimukset on täytettävä koskien koskettimien etäisyyttä avoimessa asennossa, impulssinkestojännitettä ja vuotovirtaa. Tämä kuvastaa IEC-standardin ydintä: se ei ainoastaan takaa katkaisijan toimintavarmuutta, vaan myös määrittelee selkeästi jokaisen toiminnallisen rajan.

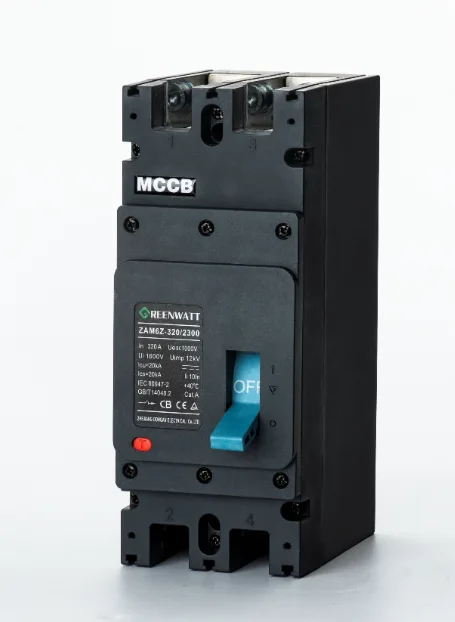

ZAM6Z-sarjaDC1500V valettu kotelo katkaisijatsuunnitellutGREENWATTNe on kehitetty noudattaen tiukasti IEC 60947-2 -standardeja, ja ne tarjoavat 20 kA:n katkaisukapasiteetin DC1500 V:lla ja toimivat alhaisen lämpötilan nousun olosuhteissa täydellä kuormalla. Ne sopivat DC-aurinkosähköenergian varastointijärjestelmiin erilaisissa ankarissa ympäristöissä.
