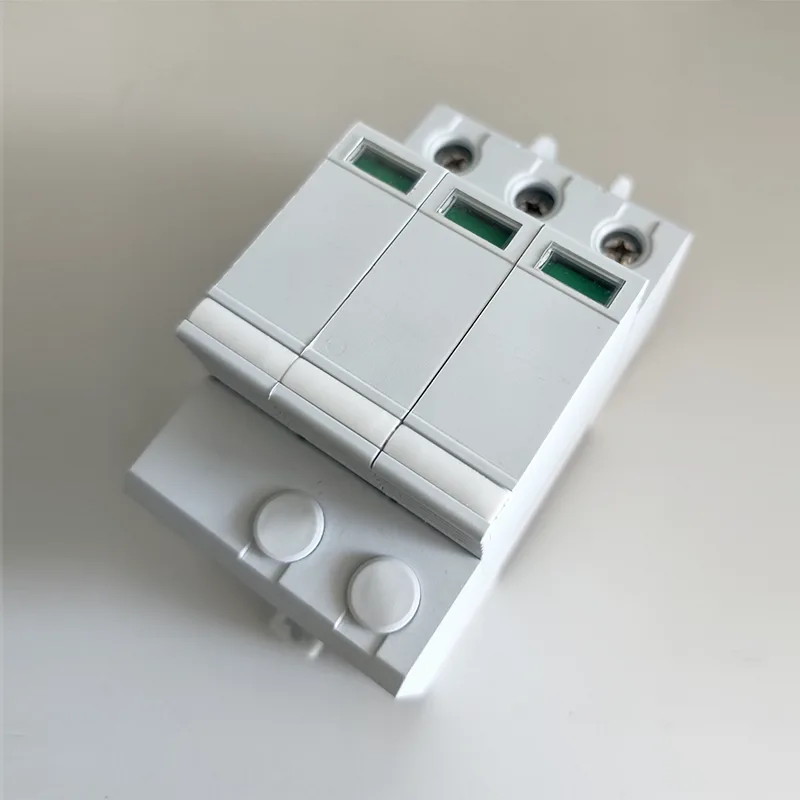

T2 DC1000V ylijännitesuojalaite SPD

Yksityiskohtainen esittely ja edut: GREENWATTin toimittajan T2 DC1000V ylijännitesuojalaite SPD on tyypin 2 ylijännitesuoja, joka on suunniteltu korkeajännitteisille tasavirtajärjestelmille. Nämä järjestelmät – kuten 1000 V:n aurinkosähkötilat tai suuret energian varastointiasemat – kohtaavat ainutlaatuisia riskejä: korkeampi jännite tarkoittaa, että pienetkin jännitteet voivat aiheuttaa enemmän vahinkoa, ja laitteet (kuten 1000 V invertterit) ovat usein kalliimpia vaihtaa. Tämä yhtenäinen asiakirja käsittelee näitä riskejä suoraan.

Sen suurin jatkuva käyttöjännite on 1000 V DC, mikä vastaa korkeajännitteisten DC-piirien normaalia jännitettä. Kun ylijännite tapahtuu – olipa kyseessä sitten kaukainen salamanisku tai äkillinen kuormituksen muutos verkkoon – se aktivoituu alle 25 nanosekunnissa. Se puristaa jännitepiikin turvalliselle tasolle (alle 2500 V 10 kA:n ylijännitettä varten), estäen sitä kulkemasta kytkettyyn laitteeseen.

Tekniset tiedot

Teknisten etujen analyysi

1. Nopea reagointimekanismi

Salamaniskun tai verkkotransienttien sattuessa GreenWatt T2 DC1000V Surge Protector Device SPD voi aktivoida suojauksen 25 nanosekunnissa, mikä rajoittaa nopeasti ylijännitejännitettä ja estää sen johtumisen invertteriin tai akkujärjestelmään.

2. Vakaa jännitteen kiinnityskyky

10 kA:n aaltovirralla se voi ohjata alle 2500 V:n ylijännitettä, mikä vähentää tehokkaasti eristeen rikkoutumisen riskiä.

3. Soveltuvuus suurjännitejärjestelmärakenteisiin

Verrattuna 600 V tai 800 V järjestelmiin, 1000 V järjestelmillä on korkeammat vaatimukset ylijännitekestävyydelle. Tämän tuotteen rakenne parantaa eristys- ja lämmönpoistokykyä, mikä tekee siitä sopivan pitkäaikaiseen käyttöön suurjänniteympäristöissä.

4. Modulaarinen suunnittelu

Tukee DIN-kiskoon asennusta, mikä helpottaa nopeaa käyttöönottoa ja vaihtoa tasavirtakaapeissa tai aurinkosähköyhdistyslaatikoissa.

Q&A

1. Mikä on T1 SPD?

T1 SPD (Type 1 Surge Protective Device) on ensisijainen ylijännitesuojalaite suurille, harvoin esiintyville jännitteille (pääasiassa suorista salamaniskuista tai suurista sähköverkkovioista).

T1: Tyypin I testatut SPD:t, jotka on arvioitu käyttämällä nimellistä purkausvirtaa In, 1,2/50 μs impulssijännitettä ja maksimiimpulssivirtaa Iimp. Asennettuna järjestelmän sisääntulopisteisiin (esim. pääjakokeskukset), se estää äärimmäiset ylijännitepiikit ennen kuin ne pääsevät sisäisiin piireihin eikä käsittele pieniä korkeataajuisia ylijännitepiikkejä.

2. Mikä on T2 SPD? Miten se eroaa T1 SPD:stä?

T2 SPD (Type 2 Surge Protective Device) on toissijainen suojalaite pienille tavallisille ylijännitepiikeille (esim. epäsuoralle salamaniskulle tai verkon kuormituksen vaihteluille).

T2: Luokan II SPD testattu nimellispurkausvirralla In, 1,2/50μs aaltojännitteellä ja suurimmalla purkausvirralla Imax. Se puristaa jäännöspiikit turvalliselle jännitetasolle ja suojaa herkkiä laitteita (esim. invertterit).

3. Ovatko T1 SPD ja T2 SPD swap?

Ei. T2 SPD:n asentaminen sisääntulokaappiin (T1-asento) voi epäonnistua, koska se pystyy käsittelemään suuria virtapiikkejä. Toisaalta T1 SPD:n asentaminen kuormituspäähän (T2-asento) ei pysty vähentämään pieniä virtapiikkejä turvalliselle tasolle, mikä voi vahingoittaa herkkiä laitteita (esim. BMS). Niiden suunnittelufilosofia ja toiminnalliset roolit eroavat perusteellisesti, mikä tekee keskenään vaihdettavuuden mahdottomaksi.
